PE雙壁波紋管是目前市場上最常用的排污用管道之一，為了讓客戶能夠詳細了解該產品性能，下面針對PE雙壁波紋管的物理指標說明如下：

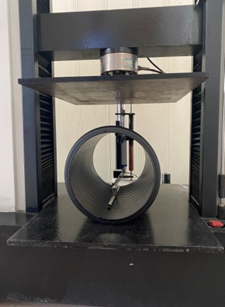

　　01環剛度試驗

　　環剛度是檢測PE雙壁波紋管抗外壓能力的綜合參數，是為了保證管材在外壓負載下能夠安全工作。如果管材環剛度不達標，管材會在外壓的作用下，導致被破壞而變形。華亞東營塑膠有限公司生產的PE雙壁波紋管的環剛度，嚴格按照國家標準GB/T19472.1-2019中SN8（環剛度≥8KN/㎡）的要求進行生產。即管材在外力的作用下，當管材內徑變化率達到3%時，測得的環剛度要求≥8KN/㎡。

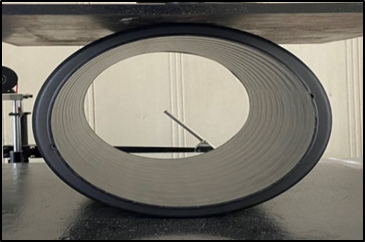

　　02環柔性試驗

　　環柔性是檢驗管材耐形變的能力，若環柔性不達標，管材會發生變形，甚至破裂，造成無法使用。國家標準要求在外力作用下管材內徑變化率達到30%時，管材外壁無開裂，內外壁無脫開，內壁無反向彎曲。

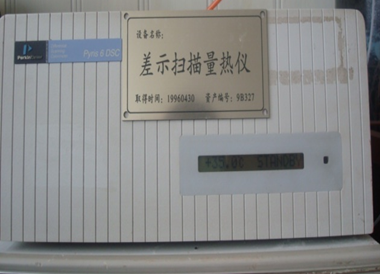

　　03氧化誘導試驗

　　氧化誘導時間是衡量管材熱穩定性的一項重要指標，氧化誘導時間的長短與管材的長期使用壽命密切相關。通過對管材氧化誘導時間的測定，來保證管材長期使用的要求。該項試驗是在200℃±0.1℃純氧條件下，檢測試樣被氧化的時間，國家標準要求≥20min以上。

　　04烘箱試驗

　　烘箱試驗是檢驗管材內外壁結合強度，有無分層或開裂。國家標準要求，將樣品放置在110℃±2℃條件下的烘箱內30min后取出，冷卻至室溫后觀察管材變化情況，若無分層或無開裂，方為合格。

　　目前市場上PE雙壁波紋管質量參差不齊，隨著用戶對產品質量要求越來越重視，符合國家標準要求的產品需求量日益增加，故在此介紹以上4個重要的物理實驗指標，供大家學習參考，這也是國家標準要求生產廠家在出廠前必須要檢測的指標。
